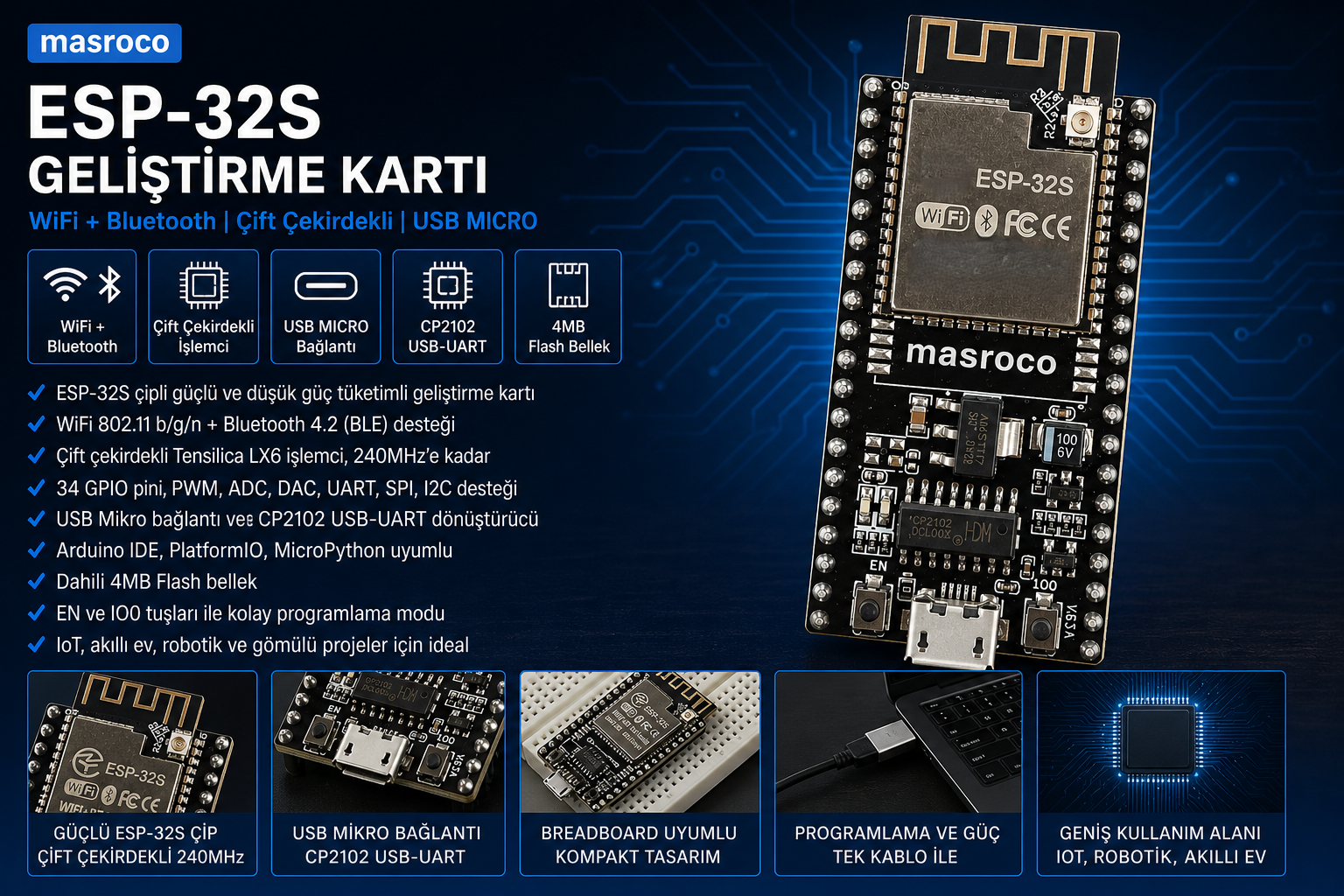

ESP-32S modül tabanlı bu geliştirme kartı, Wi-Fi ve Bluetooth özelliklerini bir arada sunarak IoT, robotik ve gömülü sistem projeleri için güçlü ve ekonomik bir çözümdür.
38 pinli yapısı sayesinde geniş GPIO erişimi sunar ve Arduino IDE, ESP-IDF, PlatformIO ve MicroPython ile uyumludur.
Ürün İçeriği
- 1 Adet – ESP-32S WiFi & Bluetooth Geliştirme Kartı (38 Pin, CP2102, header lehimli, harici antenli)
- 1 Adet – Micro-B USB Kablo (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )
- 1 Adet - Harici anten bağlantısı için SMA – U.FL (IPEX) dönüştürücü kablo dahildir (anten dahil değildir)
- ESP-32S Geliştirme Kartı antistatik koruyucu ambalaj içinde gönderilir.
Ürünle birlikte sunulan özel QR kod sayesinde veri sayfaları, teknik dokümanlar, bağlantı şemaları ve güncel kullanım kaynaklarına tek dokunuşla erişerek projelerinize daha hızlı başlayabilirsiniz.
Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.
1. Genel Özellikler
- İşlemci: ESP-32S çift çekirdek, 240 MHz
- Mimari: 32-bit Xtensa LX6
- Kablosuz Bağlantı:
- Wi-Fi 802.11 b/g/n (2.4 GHz)
- Bluetooth v4.2 (Classic + BLE)
- USB–Seri Dönüştürücü: CP2102
- Çalışma Voltajı: 3.3 V
- Besleme Voltajı: 5 V (USB veya VIN)
- Regülatör: AMS1117-3.3V
- Bağlantı Tipi: Micro-USB
- Kristal Frekansı: 40 MHz
- Boyutlar: ~52 mm × 27 mm
- PCB Tipi: 38 pinli çift sıra (DevKit V1 uyumlu)
2. Bellek Özellikleri
- Flash Bellek: 4 MB SPI Flash
- SRAM: 520 KB
- ROM: 448 KB
- EEPROM: Flash üzerinde yazılımsal emülasyon
- Bootloader: Önceden yüklenmiş (UART üzerinden güncellenebilir)
3. Giriş / Çıkış (I/O) Pinleri
- Toplam GPIO: ~30 pin (yaklaşık 25 kullanılabilir)
- ADC: 18 kanal, 12-bit
- DAC: 2 kanal (GPIO25, GPIO26)
- PWM: Tüm dijital pinlerde
- UART: 3 port
- SPI: 4 port (VSPI, HSPI dahil)
- I²C: 2 arayüz
- Touch Sensör: 10 pin
- Harici Kesmeler: Tüm dijital pinlerde
- Entegre LED: GPIO 2 (bazı versiyonlarda GPIO 5)
- Butonlar:
4. Güç Özellikleri
- VIN: 5V giriş (USB veya adaptör)
- 5V Pin: Doğrudan besleme hattı
- 3.3V Pin: Regüle çıkış (max ~250 mA önerilir)
- GND: Toprak hattı
- EN: Reset kontrol pini
⚠ Uyarılar:
- 3.3V hattından yüksek akım çekmeyin
- 5V pinine 12V uygulamayın
- Ters polarite koruması yoktur
5. Programlama ve Yazılım
Desteklenen Platformlar:
- Arduino IDE
- Espressif ESP-IDF
- PlatformIO
- MicroPython
Sürücü:
- CP2102 sürücüsü (Windows için gerekli olabilir)
- macOS / Linux genelde otomatik tanır
Programlama Yöntemleri:
- USB üzerinden doğrudan yükleme
- OTA (kablosuz güncelleme)
- UART üzerinden harici programlama
6. Kablosuz Özellikler
- Wi-Fi: 802.11 b/g/n (2.4 GHz)
- Modlar:
- Station
- Access Point
- AP + STA
- Bluetooth: v4.2
- TX Gücü: +20 dBm
7. Teknik Özellikler
- CPU: Dual Core Xtensa LX6 – 240 MHz
- Flash: 4 MB
- RAM: 520 KB
- ADC: 12-bit
- DAC: 8-bit
- PWM: 40 MHz’e kadar
- Çalışma Voltajı: 3.0V – 3.6V
- Sıcaklık Aralığı: −40°C / +85°C
8. Kullanım Alanları
✅ IoT projeleri
✅ Akıllı ev sistemleri
✅ Robotik uygulamalar
✅ Kablosuz veri iletimi
✅ Sensör projeleri
✅ Eğitim ve prototipleme
9. Kimler İçin Uygundur?
- Arduino geliştiricileri
- IoT projeleri yapanlar
- Robotik meraklıları
- Elektronik öğrencileri
- Maker / hobi kullanıcıları
Ürün Güvenliği ve Kullanım Bilgilendirmesi
1. Bu ürün bir geliştirme kartı olup elektronik projeler, Ar-Ge ve prototipleme amaçlı kullanılan bir elektronik modül/komponenttir. Nihai tüketiciye yönelik tamamlanmış bir elektronik cihaz değildir ve tek başına çalışmaz. Kartın kullanılabilmesi için teknik bilgi, uygun yazılım, harici bileşenler ve doğru bağlantılar gereklidir. Ürün yalnızca uygun voltaj ve doğru bağlantı ile kullanılmalıdır. Yanlış bağlantı veya hatalı kullanım sonucu oluşabilecek hasarlardan kullanıcı sorumludur.
2.Sitede yer alan tüm görseller, metinler, açıklamalar, logolar, tasarımlar ve diğer içerikler MASROCO’ya aittir. Yazılı izni olmaksızın bu materyallerin tamamı veya bir kısmı kopyalanamaz, çoğaltılamaz, dağıtılamaz, yayınlanamaz veya ticari amaçla kullanılamaz. © MASROCO 2026
