Projenize hemen başlayın

ESP32 için ihtiyaç duyacağınız temel bağlantı ve prototipleme ekipmanları tek bir eğitim kitinde. Uyumlu parçaları ayrı ayrı seçmekle zaman kaybetmeyin; kitinizi alın, devrenizi kurun ve hemen geliştirmeye başlayın.

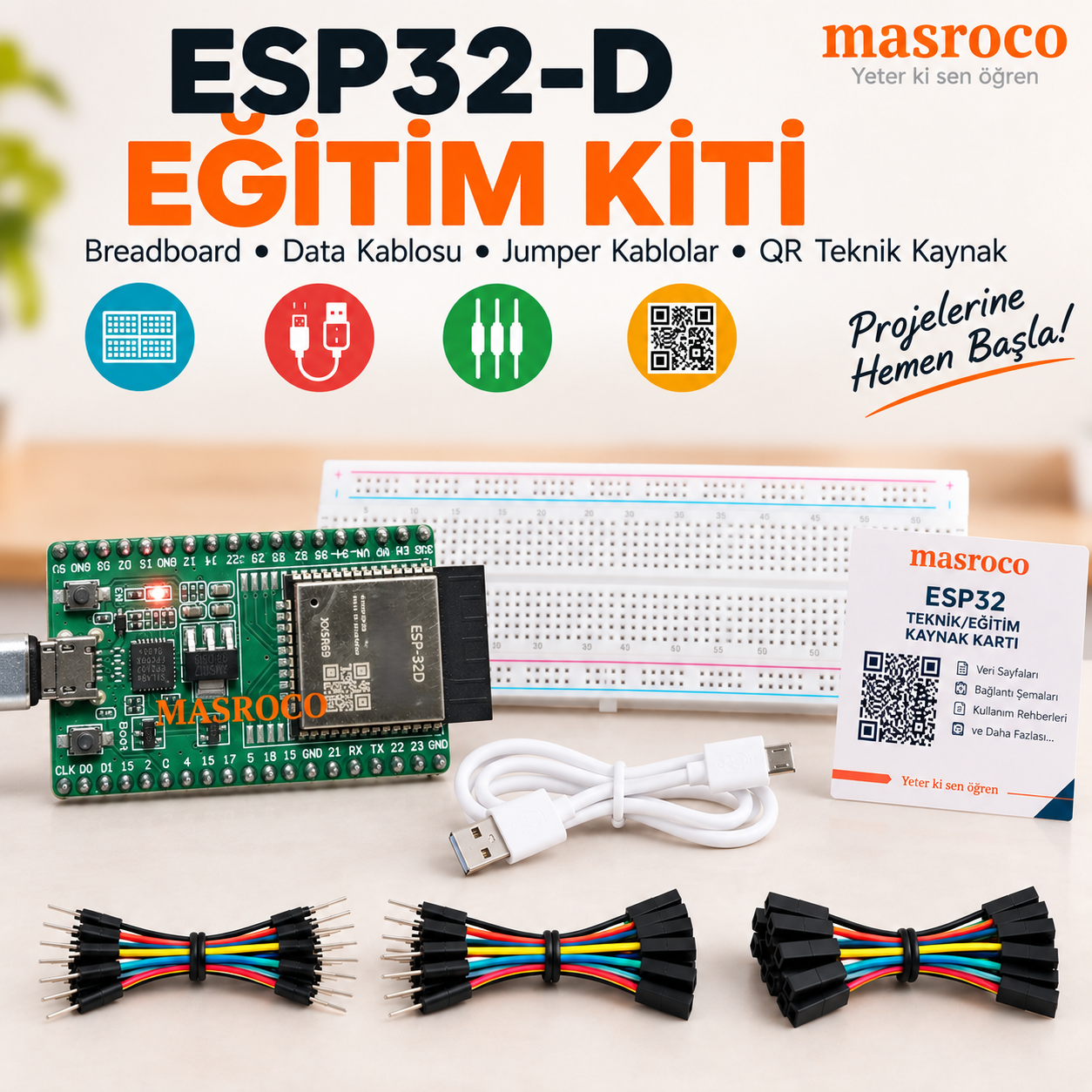

ÜRÜN İÇERİĞİ

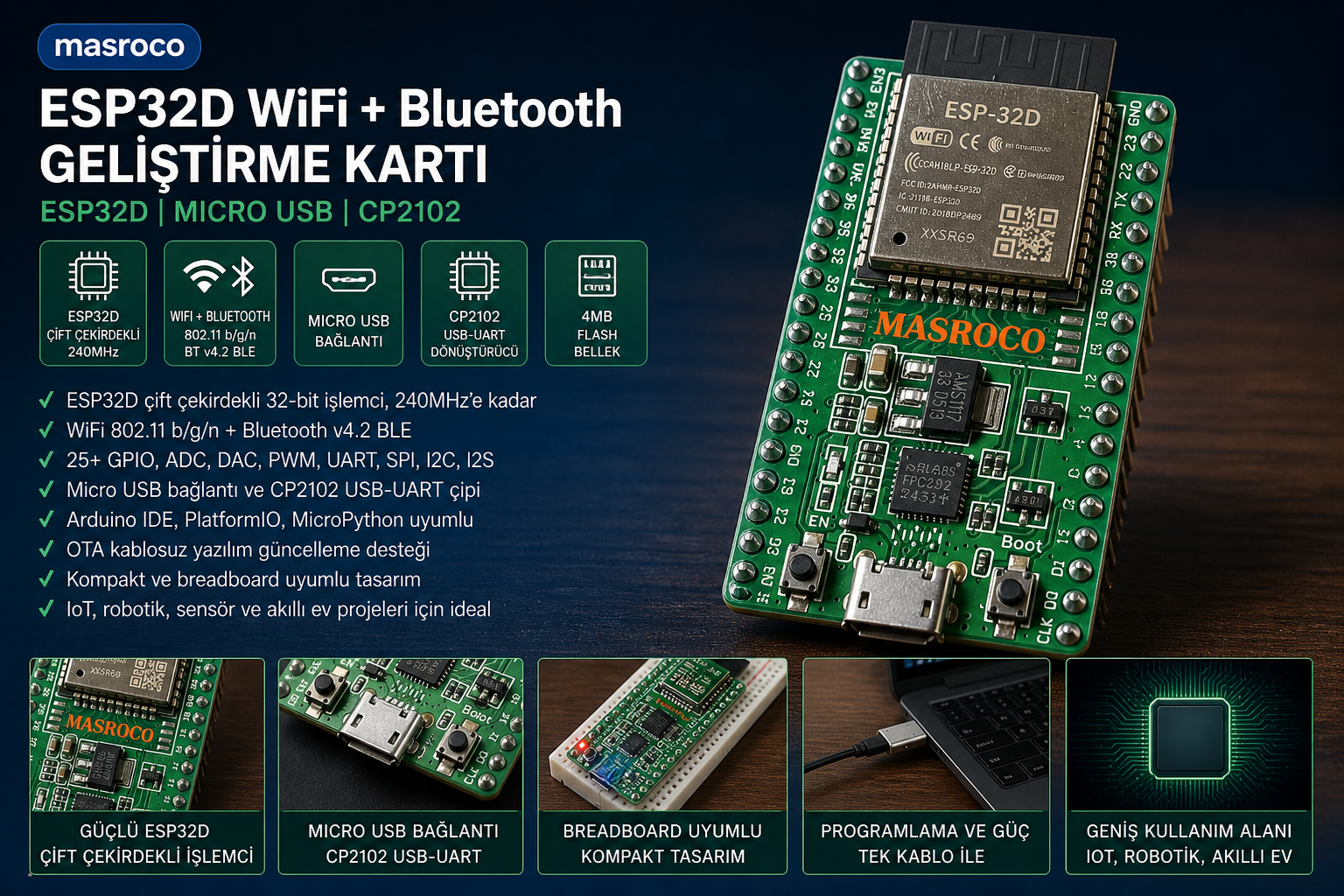

1 Adet – ESP-32D WiFi & Bluetooth Geliştirme Kartı (Header Lehimli-Yeşil PCB-Çin Menşeli)

1 Adet - Micro-B USB Data/Programlama Kablosu (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

1 Adet – Breadboard Büyük Boy (Orta kısımda 630 pinlik komponent alanı ve kenarlarda 200 pinlik (2x100) güç dağıtım alanı)

10 Adet – 10 cm Erkek-Erkek Jumper Kablo

10 Adet – 10 cm Erkek-Dişi Jumper Kablo

10 Adet – 10 cm Dişi-Dişi Jumper Kablo

1 Adet – MASROCO QR Kodlu Teknik Bilgi Kartı

ESP-32D  Geliştirme Kartı antistatik koruyucu ambalaj içinde gönderilir.

Ürünle birlikte sunulan özel QR kod sayesinde veri sayfaları, teknik dokümanlar, bağlantı şemaları ve güncel kullanım kaynaklarına tek dokunuşla erişerek projelerinize daha hızlı başlayabilirsiniz.

Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.



1. Genel Özellikler

İşlemci: ESP-32D çift çekirdekli, 240 MHz

Mimari: 32-bit Xtensa LX6

Kablosuz Bağlantı: Wi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth v4.2 (Classic + BLE)

USB–Seri Dönüştürücü: CP2102 (Silicon Labs – kararlı iletişim)

Çalışma Voltajı: 3.3 V (lojik seviyesi)

Besleme Voltajı: 5 V (USB veya VIN pini üzerinden)

Regülatör: AMS1117-3.3V lineer regülatör

Bağlantı Tipi: Micro-USB

Kristal Frekansı: 40 MHz

PCB Tipi: 38 pinli çift sıra bağlantı (ESP32 DevKitC V4 pin düzeni)



2. Bellek Özellikleri

Flash Bellek: 4 MB SPI Flash

SRAM: 520 KB

ROM: 448 KB

EEPROM: Flash üzerinde emülasyon (yazılımsal)

Bootloader: Fabrika çıkışı önceden yüklenmiş (UART0 üzerinden güncellenebilir)



3. Giriş / Çıkış (I/O) Pinleri

Kullanılabilir GPIO: 26 pin; GPIO34, GPIO35, GPIO36 ve GPIO39 yalnız giriş özelliğindedir. GPIO6–GPIO11 dahili SPI Flash tarafından kullanıldığından genel amaçlı kullanım için önerilmez.

ADC (Analog Giriş): 18 kanal, 12-bit çözünürlük

DAC (Analog Çıkış): 2 kanal (GPIO25, GPIO26)

PWM: LEDC donanımı üzerinden çok kanallı PWM desteği (frekans ve çözünürlük yapılandırmaya bağlıdır)

UART: 3 port (UART0 – programlama, UART1/2 – genel kullanım)

SPI: Genel amaçlı HSPI ve VSPI arayüzleri

I²C: 2 arayüz

Touch Sensör: 10 kapasitif dokunmatik pin

Harici Kesmeler: Tüm dijital pinlerde kullanılabilir

Güç LED'i: Kart beslemesi durumunu gösteren LED

Butonlar: EN (Reset) ve BOOT



4. Güç Özellikleri

VIN: Harici 5 V giriş (USB veya adaptör üzerinden)

5V: 5 V besleme hattı

3.3 V hattına yüksek akım çeken harici yüklerin doğrudan bağlanması önerilmez.

GND: Toprak hattı (ortak referans)

EN: Reset / Enable hattı



⚠ Uyarılar:

3.3V hattından fazla akım çekilmesi (250 mA üzeri) regülatör hasarına neden olabilir.

5V pinine 12V gibi yüksek voltaj verilmemelidir.

Kart üzerinde ters polarite koruması bulunmamaktadır.



5. Programlama ve Yazılım

Programlama Ortamları:

Arduino IDE (ESP32 eklentisiyle)

Espressif ESP-IDF

PlatformIO

MicroPython

Sürücü Gereksinimi:

CP2102 sürücüsü (Windows’ta manuel kurulum gerekebilir)

macOS ve Linux’ta otomatik tanınır

Programlama Yöntemleri:

USB (Micro-USB) üzerinden doğrudan

OTA (kablosuz) güncelleme desteği

UART0 üzerinden harici programlayıcı ile



6. Kablosuz Özellikler

Wi-Fi: IEEE 802.11 b/g/n, 2.4 GHz bandında

Modlar: Station / SoftAP / AP+STA

TX Gücü: +20 dBm

Bluetooth: v4.2 BR/EDR + BLE

Çift mod (Classic + Low Energy)

BLE GATT ve SPP protokolleri destekli



7. Teknik Özellikler

İşlemci: Dual Core Xtensa LX6, 240 MHz

Flash Bellek: 4 MB SPI

RAM: 520 KB SRAM

Wi-Fi Frekans Bandı: 2.4 GHz

ADC Çözünürlüğü: 12-bit

DAC Çözünürlüğü: 8-bit

PWM Frekansı: Maksimum 40 MHz

Çalışma Voltajı: 3.0 V – 3.6 V

Çalışma Sıcaklığı: −40 °C ila +85 °C



8. Kullanım Alanları

✅ IoT (Nesnelerin İnterneti) uygulamaları

✅ Akıllı ev otomasyonu (Wi-Fi + BLE sensörler)

✅ Robotik ve motor kontrol devreleri

✅ Kablosuz veri toplama sistemleri

✅ Sensör ağları ve telemetri

✅ Elektronik eğitim ve prototipleme

✅ Wi-Fi üzerinden sensör verisi gönderme • Bluetooth ile telefon bağlantısı • LED/PWM kontrolü • sıcaklık/nem ölçümü • web sunucusu oluşturma • IoT veri gönderimi • motor/robot kontrolü • kablosuz veri toplama (Uygulamanıza bağlı olarak ilave sensör, modül veya elektronik bileşen gerekebilir. Kutu içeriğine bakınız.)



Neden ESP-32D Eğitim Kiti?

Tek pakette başlangıç: ESP-32D, breadboard, programlama kablosu ve jumper bağlantıları birlikte gelir.

Lehimli ve kullanıma hazır kart: Header pinleri lehimlenmiş olarak gönderilir.

Prototiplemeye uygun: Breadboard ve jumper kablolar sayesinde bağlantıların kurulmasını kolaylaştırır.

Teknik kaynak erişimi: QR kodlu kaynak kartıyla ürünün teknik dokümanlarına ve kullanım kaynaklarına ulaşabilirsiniz.



9. Kimler İçin Uygundur?

ESP32 öğrenmeye başlayanlar
Elektronik ve mekatronik öğrencileri
Arduino'dan ESP32'ye geçmek isteyenler
IoT ve robotik projeleri geliştirenler
Öğretmenler ve eğitim kurumları
Maker ve hobi elektroniği kullanıcıları
Prototip geliştiren mühendis ve Ar-Ge kullanıcıları



Ürün Güvenliği ve Kullanım Bilgilendirmesi

1. Bu ürün bir geliştirme kartı olup elektronik projeler, Ar-Ge ve prototipleme amaçlı kullanılan bir elektronik modül/komponenttir. Nihai tüketiciye yönelik tamamlanmış bir elektronik cihaz değildir ve tek başına çalışmaz. Kartın kullanılabilmesi için teknik bilgi, uygun yazılım, harici bileşenler ve doğru bağlantılar gereklidir. Ürün yalnızca uygun voltaj ve doğru bağlantı ile kullanılmalıdır. Yanlış bağlantı veya hatalı kullanım sonucu oluşabilecek hasarlardan kullanıcı sorumludur.
