Projenize hemen başlayın

ESP32 için ihtiyaç duyacağınız temel bağlantı ve prototipleme ekipmanları tek bir eğitim kitinde. Uyumlu parçaları ayrı ayrı seçmekle zaman kaybetmeyin; kitinizi alın, devrenizi kurun ve hemen geliştirmeye başlayın.

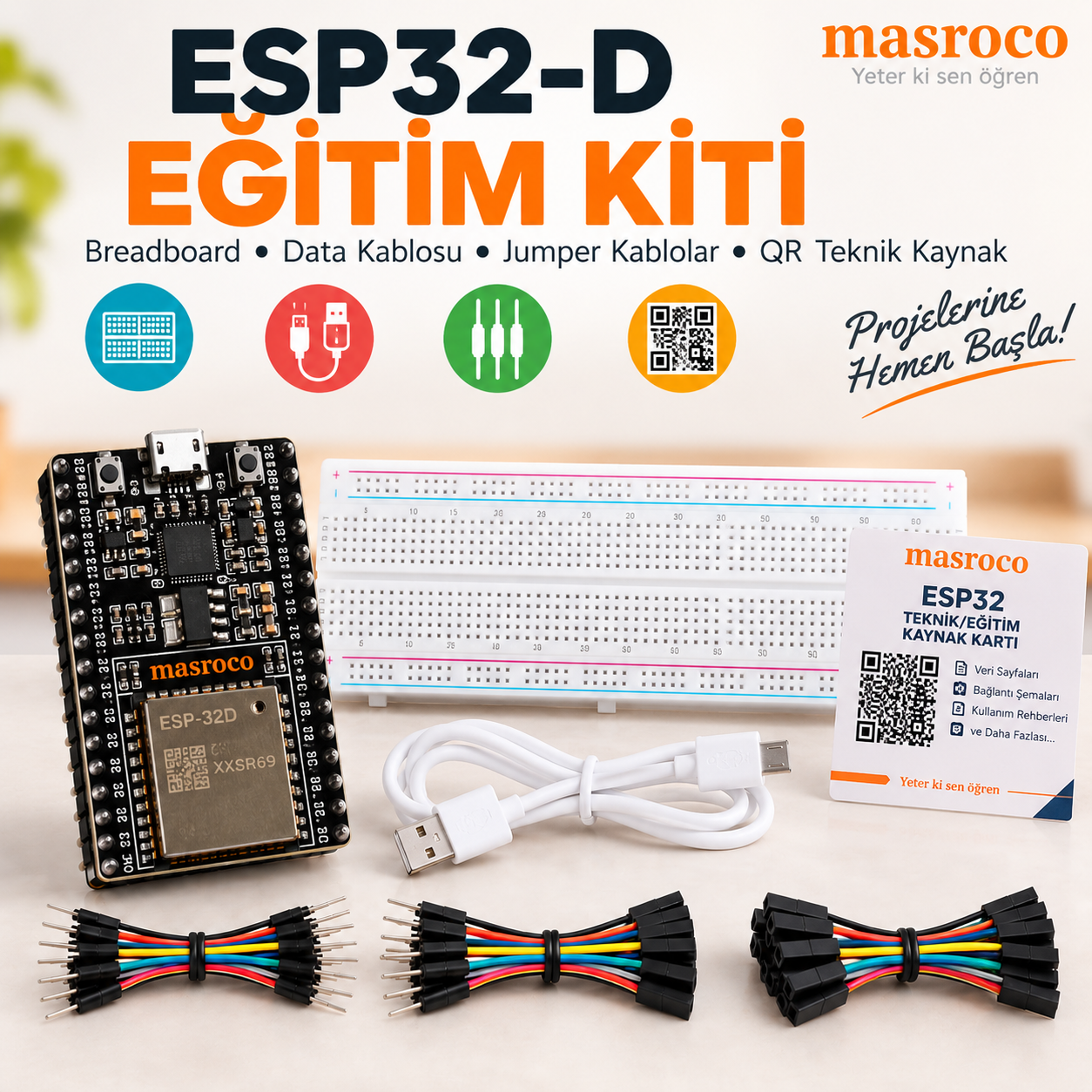

ÜRÜN İÇERİĞİ

1 Adet – ESP-32D WiFi & Bluetooth Geliştirme Kartı (Header Lehimli-Siyah PCB-Çin Menşeli)

1 Adet - Micro-B USB Data/Programlama Kablosu (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

1 Adet – Breadboard Büyük Boy (Orta kısımda 630 pinlik komponent alanı ve kenarlarda 200 pinlik (2x100) güç dağıtım alanı)

10 Adet – 10 cm Erkek-Erkek Jumper Kablo

10 Adet – 10 cm Erkek-Dişi Jumper Kablo

10 Adet – 10 cm Dişi-Dişi Jumper Kablo

1 Adet – MASROCO QR Kodlu Teknik Bilgi Kartı

ESP-32D  Geliştirme Kartı antistatik koruyucu ambalaj içinde gönderilir.

Ürünle birlikte sunulan özel QR kod sayesinde veri sayfaları, teknik dokümanlar, bağlantı şemaları ve güncel kullanım kaynaklarına tek dokunuşla erişerek projelerinize daha hızlı başlayabilirsiniz.

Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.

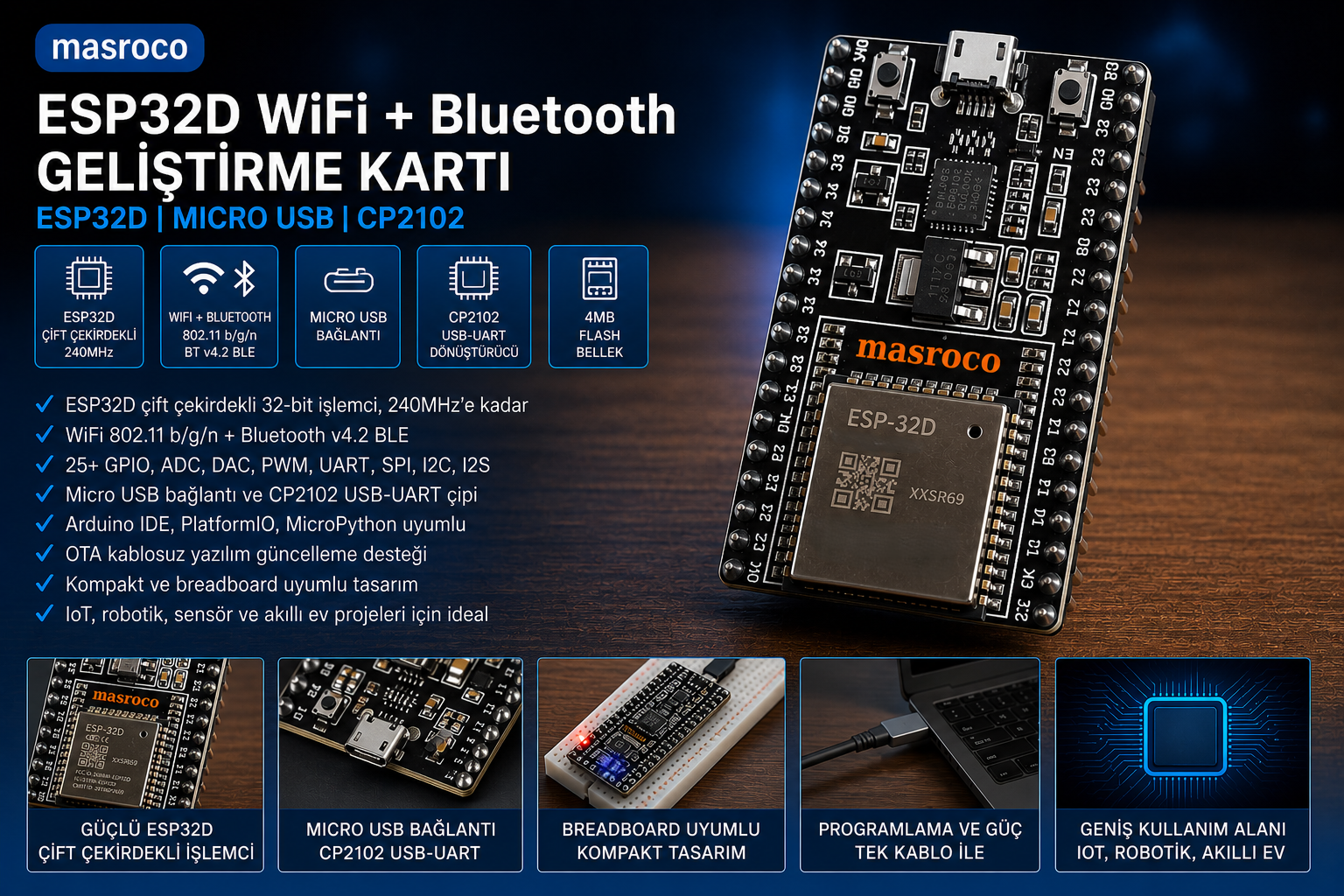

1. Genel Özellikler

• İşlemci: ESP-32D çift çekirdekli, 240 MHz

• Mimari: 32-bit Xtensa LX6

• Kablosuz Bağlantı: Wi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth v4.2 (Classic + BLE)

• USB–Seri Dönüştürücü: CP2102

• Çalışma Voltajı: 3.3 V (lojik seviyesi)

• Besleme Voltajı: 5 V (USB veya VIN pini üzerinden)

• Regülatör: AMS1117-3.3V lineer regülatör

• Bağlantı Tipi: Micro-USB

• Kristal Frekansı: 40 MHz

• Pin Yapısı: 38 pin, çift sıra header

2. Bellek Özellikleri

• Flash Bellek: 4 MB SPI Flash

• SRAM: 520 KB

• ROM: 448 KB (boot ve Wi-Fi/BT yığınları için)

• EEPROM: Flash üzerinde emülasyon (yazılımsal)

• Bootloader: Fabrika çıkışı önceden yüklenmiş (UART0 üzerinden güncellenebilir)

3. Giriş / Çıkış (I/O) Pinleri

• Toplam GPIO: 30 pin (yaklaşık 25 kullanılabilir)

• ADC (Analog Giriş): 18 kanal, 12-bit çözünürlük

• DAC (Analog Çıkış): 2 kanal (GPIO25, GPIO26)

• PWM: LEDC donanımı üzerinden çok kanallı PWM desteği; frekans ve çözünürlük ayarları birbirine bağlıdır.

• UART: 3 port (UART0 – programlama, UART1/2 – genel kullanım)

• SPI: 2 adet genel amaçlı SPI denetleyicisi (HSPI/SPI2 ve VSPI/SPI3); ESP32 içerisinde ayrıca flash erişiminde kullanılan SPI0/SPI1 bulunur.

• I²C: 2 arayüz

• Touch Sensör: 10 kapasitif dokunmatik pin

• Harici Kesmeler: Tüm dijital pinlerde kullanılabilir

• Entegre LED: GPIO 2 (bazı üretimlerde GPIO 5)

• Butonlar: EN (Reset) ve BOOT

4. Güç Özellikleri

• VIN: Harici 5 V giriş (USB veya adaptör üzerinden)

• 5V: Kartın USB veya VIN hattından regüle edilen besleme girişi

• 3.3V: Dahili regüle çıkış (maksimum 250 mA önerilir)

• GND: Toprak hattı (ortak referans)

• EN: Reset / Enable hattı

⚠ Uyarılar:

• 3.3V hattından fazla akım çekilmesi (250 mA üzeri) regülatör hasarına neden olabilir.

• 5V pinine 12V gibi yüksek voltaj verilmemelidir.

• Kart üzerinde ters polarite koruması bulunmamaktadır.

5. Programlama ve Yazılım

• Programlama Ortamları:

  • Arduino IDE (ESP32 eklentisiyle)

  • Espressif ESP-IDF

  • PlatformIO

  • MicroPython

• Sürücü Gereksinimi:

  • CP2102 sürücüsü (Windows’ta manuel kurulum gerekebilir)

  • macOS ve Linux’ta otomatik tanınır

• Programlama Yöntemleri:

  • USB (Micro-USB) üzerinden doğrudan

  • OTA (kablosuz) güncelleme desteği

  • Micro-USB üzerinden CP2102 USB-UART veya UART0 üzerinden harici USB-UART dönüştürücü ile programlama.

6. Kablosuz Özellikler

• Wi-Fi: IEEE 802.11 b/g/n, 2.4 GHz bandında

  • Modlar: Station / SoftAP / AP+STA

  • TX Gücü: +20 dBm

• Bluetooth: v4.2 BR/EDR + BLE

  • Çift mod (Classic + Low Energy)

  • BLE GATT ve SPP protokolleri destekli

7. Teknik Özellikler

• İşlemci: Dual Core Xtensa LX6, 240 MHz

• Flash Bellek: 4 MB SPI

• RAM: 520 KB SRAM

• Wi-Fi Frekans Bandı: 2.4 GHz

• ADC Çözünürlüğü: 12-bit

• DAC Çözünürlüğü: 8-bit

• LEDC PWM: Ayarlanabilir frekans ve duty çözünürlüğü; maksimum frekans seçilen çözünürlüğe bağlıdır.

• Çalışma Voltajı: 3.0 V – 3.6 V

• Çalışma Sıcaklığı: −40 °C ila +85 °C

8. Kullanım Alanları

✅ IoT (Nesnelerin İnterneti) uygulamaları
✅ Akıllı ev otomasyonu (Wi-Fi + BLE sensörler)
✅ Robotik ve motor kontrol devreleri
✅ Kablosuz veri toplama sistemleri
✅ Sensör ağları ve telemetri
✅ Elektronik eğitim ve prototipleme

✅Wi-Fi üzerinden sensör verisi gönderme • Bluetooth ile telefon bağlantısı • LED/PWM kontrolü • sıcaklık/nem ölçümü • web sunucusu oluşturma • IoT veri gönderimi • motor/robot kontrolü • kablosuz veri toplama (Uygulamanıza bağlı olarak ilave sensör, modül veya elektronik bileşen gerekebilir.Kutu içeriğine bakınız.)

Neden ESP-32D Eğitim Kiti?

Tek pakette başlangıç: ESP32-D, breadboard, programlama kablosu ve jumper bağlantıları birlikte gelir.

Lehimli ve kullanıma hazır kart: Header pinleri lehimlenmiş olarak gönderilir.

Prototiplemeye uygun: Breadboard ve jumper kablolar sayesinde bağlantıların kurulmasını kolaylaştırır.

Teknik kaynak erişimi: QR kodlu kaynak kartıyla ürünün teknik dokümanlarına ve kullanım kaynaklarına ulaşabilirsiniz.

9. Kimler İçin Uygundur?

ESP32 öğrenmeye başlayanlar
Elektronik ve mekatronik öğrencileri
Arduino'dan ESP32'ye geçmek isteyenler
IoT ve robotik projeleri geliştirenler
Öğretmenler ve eğitim kurumları
Maker ve hobi elektroniği kullanıcıları
Prototip geliştiren mühendis ve Ar-Ge kullanıcıları

Ürün Güvenliği ve Kullanım Bilgilendirmesi

1. Bu ürün bir geliştirme kartı olup elektronik projeler, Ar-Ge ve prototipleme amaçlı kullanılan bir elektronik modül/komponenttir. Nihai tüketiciye yönelik tamamlanmış bir elektronik cihaz değildir ve tek başına çalışmaz. Kartın kullanılabilmesi için teknik bilgi, uygun yazılım, harici bileşenler ve doğru bağlantılar gereklidir. Ürün yalnızca uygun voltaj ve doğru bağlantı ile kullanılmalıdır. Yanlış bağlantı veya hatalı kullanım sonucu oluşabilecek hasarlardan kullanıcı sorumludur.
