Projenize hemen başlayın

ESP32-U için ihtiyaç duyacağınız temel bağlantı ve prototipleme ekipmanları tek bir eğitim kitinde. Uyumlu parçaları ayrı ayrı seçmekle zaman kaybetmeyin; kitinizi alın, devrenizi kurun ve hemen geliştirmeye başlayın.

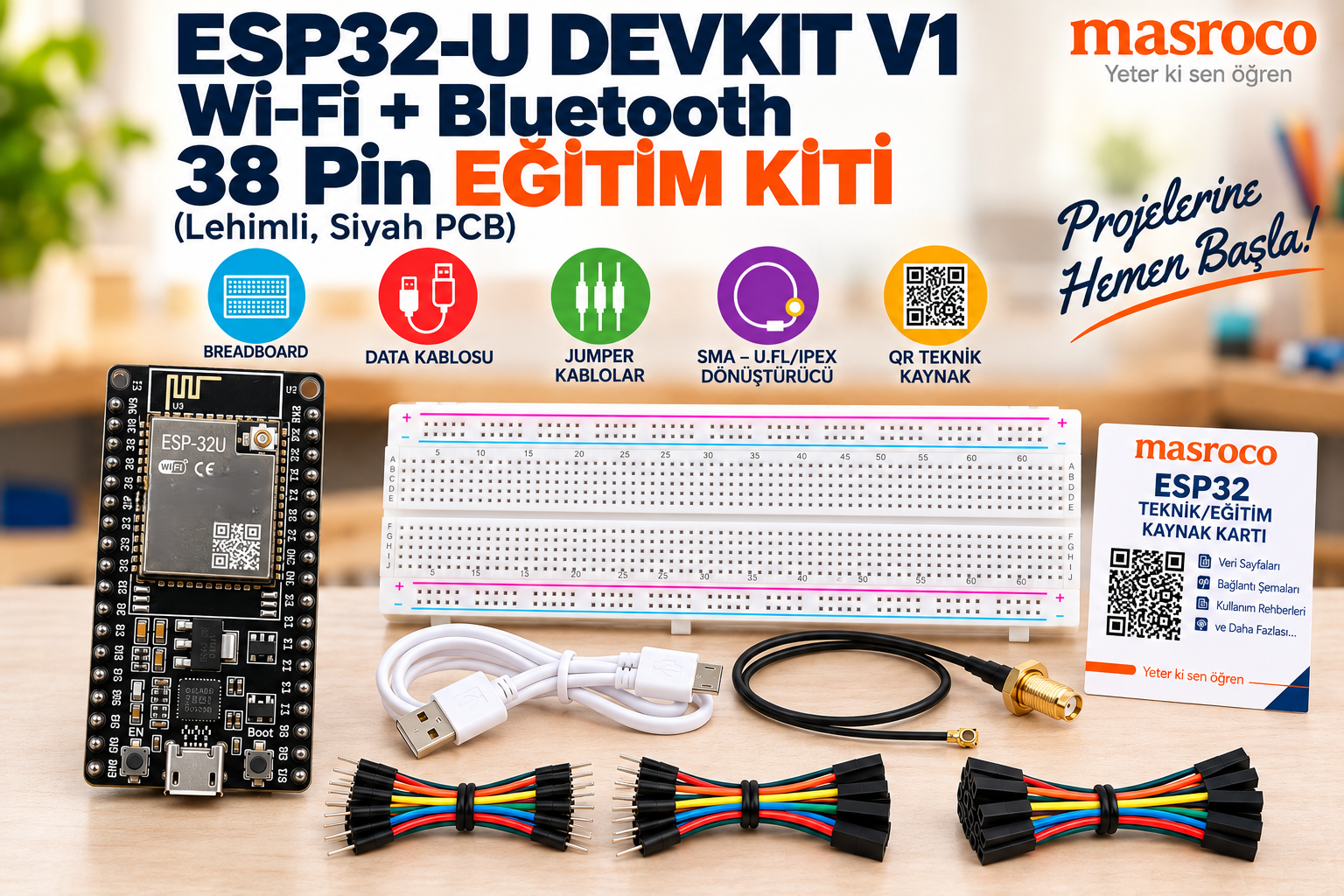

ÜRÜN İÇERİĞİ

1 Adet – ESP-32U WiFi & Bluetooth Geliştirme Kartı (Header Lehimli-Siyah PCB-Çin Menşeli)

1 Adet - Micro-B USB Data/Programlama Kablosu (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

1 Adet - SMA – U.FL/IPEX Dönüştürücü

1 Adet – Breadboard Büyük Boy (Orta kısımda 630 pinlik komponent alanı ve kenarlarda 200 pinlik (2x100) güç dağıtım alanı)

10 Adet – 10 cm Erkek-Erkek Jumper Kablo

10 Adet – 10 cm Erkek-Dişi Jumper Kablo

10 Adet – 10 cm Dişi-Dişi Jumper Kablo

1 Adet – MASROCO QR Kodlu Teknik Bilgi Kartı

ESP-32U Geliştirme Kartı antistatik koruyucu ambalaj içinde gönderilir.

​Ürünle birlikte sunulan özel QR kod sayesinde veri sayfaları, teknik dokümanlar, bağlantı şemaları ve güncel kullanım kaynaklarına tek dokunuşla erişerek projelerinize daha hızlı başlayabilirsiniz.

Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.

1. Genel Özellikler

• Model:ESP-32U

• İşlemci: ESP32-D0WD Çift Çekirdekli Tensilica LX6

• Çalışma Frekansı: 240 MHz’e kadar

• Kablosuz Bağlantı : WiFi 2.4GHz + Bluetooth 4.2 BR/EDR + BLE

• Anten: Harici anten için u.FL (IPEX) konnektör

• Flash Bellek: 4 MB (SPI Flash)

• Çalışma Voltajı: 3.0 – 3.6 V (Nominal 3.3 V)

• Kalkan: EMI korumalı metal RF kalkanı

2. Dahili Bileşenler

• ESP32-D0WD SoC

• 4 MB SPI Flash

• 40 MHz kristal osilatör

• RF Matching devresi

• Power management devresi

• Metal RF kalkanı

3. Performans ve Özellikler

• Çift çekirdekli işlemci, her çekirdek bağımsız görev çalıştırabilir

• ULP (Ultra Low Power) işlemci ile düşük güç modlarında sensör okuma

• Harici anten desteği: U.FL/IPEX bağlantısı sayesinde uygulama ortamına uygun 2.4 GHz harici anten kullanılabilir.

• STA / AP / STA+AP modları

• BLE üzerinden cihaz–cihaz iletişimi

• Yazılım olarak Arduino, ESP-IDF, MicroPython desteklenir

4. Pin ve Arayüz Özellikleri

• GPIO: ESP32 mimarisinde 34 programlanabilir GPIO; bazı pinler dahili veya özel işlevler nedeniyle kullanım kısıtlamalarına sahiptir.

• ADC: 12-bit, 18 kanal

• DAC: 2 kanal

• Touch sensörü: 10 adet

• UART: 3 adet

• SPI: 2 adet genel amaçlı SPI arayüzü (HSPI ve VSPI); ESP32 içerisinde ayrıca dahili bellek erişiminde kullanılan SPI birimleri bulunur.

• I2C: 2 adet

• PWM: LEDC donanımı üzerinden çok kanallı PWM desteği

• TWAI® (CAN 2.0 uyumlu): Dahili kontrolcü; CAN haberleşmesi için harici transceiver gereklidir.

5. Uygulama Alanları

• IoT cihazları ve kablosuz sensör ağları

• Harici anten gerektiren Wi-Fi/Bluetooth uygulamaları

• Harici anten gereken metal muhafazalı endüstriyel projeler

• Bluetooth beacon / BLE Mesh uygulamaları

• Akıllı ev sistemleri

• Uzaktan izleme ve kontrol sistemleri

• Verici-alıcı telemetri modülleri

⚙️ 6. Avantajları

• Harici anten bağlantısı sayesinde daha yüksek kazanç ve daha iyi sinyal kalitesi

• Kompakt boyut

• Çift çekirdekli güçlü işlemci

• Geniş GPIO desteği

• Zengin periferik seti

• Arduino IDE ile kolay programlama

• ESP-IDF ile profesyonel geliştirme

⚠️ 7. Önemli Notlar

• ESP-32U Modül Çalışma Gerilimi: 3.0–3.6 V (nominal 3.3 V) Geliştirme Kartı Beslemesi: 5V (Micro-USB/5V besleme hattı)

• GPIO Lojik Seviyesi: 3.3 V

• u.FL anten takılmadan RF performansı zayıf olur

• Harici anten ayrıca temin edilmelidir. Kit içerisinde SMA–U.FL/IPEX dönüştürücü bulunur; anten dahil değildir.
