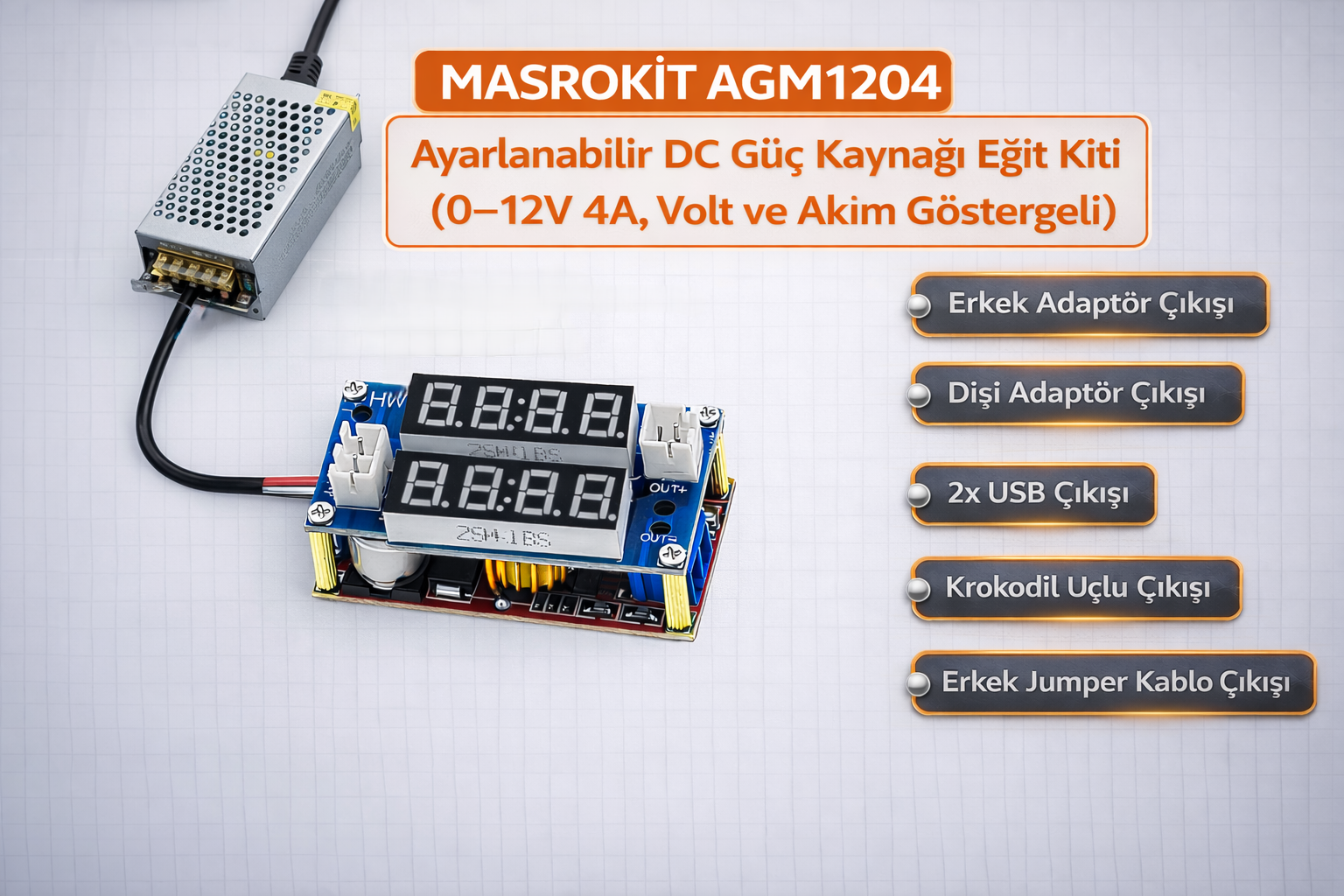

XL4015 5A modül kullanılarak oluşturulan bu eğitim kiti, elektronik projelerde ayarlanabilir ve kontrollü güç kaynağı ihtiyacını karşılamak üzere tasarlanmıştır. Çift ekranlı yapısı sayesinde hem gerilim hem akım değerleri hassas şekilde izlenebilir. Voltaj değeri DC 0-12 V aralığında hassas olarak ayarlanabilir.

Montajı basit olup, farklı çıkış uçları sayesinde tüm ihtiyaçlarınıza cevap verir.

⚠️ ÖNEMLİ UYARI

“Bu ürün kurulum ve bağlantı gerektiren bir eğitim kitidir. Tak-çalıştır bir güç kaynağı değildir.”

Öne Çıkan Özellikler

• 0–12V arası hassas ayarlanabilir çıkış voltajı
• Çift ekran ile eş zamanlı voltaj ve akım ölçümü
• Çift USB çıkış kullanım imkanı
• Farklı bağlantı uçları ile çok yönlü kullanım imkanı
• Sigorta koruması ile aşırı akıma karşı güvenlik
• Breadboard ile lehimsiz devre kurulum desteği
• Eğitim, prototipleme ve test uygulamaları için ideal

TEKNİK BİLGİLER

XL4015 tabanlı bu yüksek verimli DC-DC dönüştürücü hassas güç yönetimi sağlar. Üzerindeki çift dijital ekran sayesinde çıkış gerilimi ve akım değerleri eş zamanlı olarak izlenebilir.

Teknik Özellikler

• Giriş gerilimi: 12V DC
• Çıkış gerilimi: 0 –12V DC (ayarlanabilir)
• Maksimum çıkış akımı: 4A
• Dönüşüm verimliliği: %95 (maksimum)
• Anahtarlama frekansı: 300 kHz
• Çıkış dalgalanması: ≤ 50mV

• Gerilim ölçüm hassasiyeti: ±%0.1
• Akım ölçüm hassasiyeti: ±%0.1 (mA seviyesinde ölçüm yapamaz)
• Yenileme süresi: ~200 ms
• Ekran: Çift 7-segment dijital ekran (volt & amper)

• Hassas voltaj ayarı (trimpot ile)
• Voltaj ayarı yapılabilir ancak çıkış  akımı ayarlanamaz, yükün çektiği akıma uygun akım verir (max. 2A)
• Yüksek verimli step-down (buck) yapısı
• Elektronik projeler ve laboratuvar uygulamaları için uygun

LM2596S entegresi ile çalışan bu modül, geniş giriş aralığını sabit 5V çıkışa düşürerek özellikle USB beslemeli cihazlar için pratik bir güç çözümü sunar. Üzerinde bulunan çift USB çıkış sayesinde aynı anda iki cihaz beslenebilir.

Teknik Özellikler

• Çıkış gerilimi: 5V sabit
• Maksimum çıkış akımı: 2A (toplam, paylaşımlı)
• Çıkış tipi: Çift USB port
• Dönüştürücü tipi: DC-DC step-down (buck)
• Verimlilik: %80 – %92

Kullanım Notları

• 2A değeri toplam akımdır, iki USB çıkış arasında paylaşılır
• Hızlı şarj protokolleri (QC/PD) desteklemez
• Hassas cihazlar için stabiliteye dikkat edilmelidir

Kullanım Alanları

• 0-12V DC ile çalışan elektronik devreler
• USB beslemeli cihazlar
• Arduino ve düşük güç projeleri
• LED ve küçük modül beslemeleri

Bağlantı ve Kullanım Avantajları

• Krokodil (timsah) uçlu kablo ile hızlı bağlantı
• Adaptör giriş kablosu ile pratik besleme
• Erkek-erkek, dişi-dişi ve kısa jumper kablolar ile esnek kullanım
• Breadboard sayesinde lehimsiz prototipleme imkanı

Kutudan Çıkanlar

• Bir adet XL4015 çift ekranlı volt-amper ayarlı modül
• Bir adet CE belgeli 12V adaptör
• 2 adet büyük breadboard
• Birer Adet jumper kablo (erkek-erkek, dişi-dişi, kısa kablo)
• İki adet dişi uçlu, bir adet erkek uçlu adaptör bağlantı kablosu
• Bir adet krokodil (timsah) uçlu kablo
• 2 adet sigorta kablosu
• 2 adet 4.5A sigorta
• Bir adet küçük düz tornavida
• Bir adet  yıldız tornavida

Lütfen dikkat eğitim kitinde kullanılan ürünler; stoklara göre renk, marka ve model değişikliği gösterebilir.

KAZANIMLAR

Bu eğitim kiti ile:

• DC güç kaynaklarının çalışma mantığını öğrenirsiniz
• Voltaj ve akım ölçümü yapmayı deneyimlersiniz
• Elektronik devre kurma ve test etme becerisi kazanırsınız
• Ölçüm, analiz ve hata tespiti yeteneklerinizi geliştirirsiniz

Neden Bu Kit?

• Sadece güç sağlamakla kalmaz, ölçüm ve analiz imkanı sunar
• Gerçek elektronik bileşenlerle uygulamalı öğrenme sağlar
• Çoklu bağlantı seçenekleri ile geniş kullanım alanı
• Eğitim, hobi ve profesyonel başlangıç için uygundur

Kullanım Alanları

• Elektronik eğitim ve deneyler
• Arduino ve mikrodenetleyici projeleri
• LED ve düşük güç devre testleri
• Atölye ve laboratuvar çalışmaları

“Detaylı ve resimli montaj anlatımı için ürünle birlikte gönderilen teknik dokümanı inceleyiniz.”





⚖️ Yasal Uyarı

• Bu eğitim kiti oyuncak değildir.
• Avrupa Birliği 2009/48/EC Oyuncak Güvenliği Direktifi kapsamında, 15 yaş altı bireyler için uygun değildir.
• Kit; küçük parçalar içerdiği, montaj ve elektriksel bağlantı gibi teknik işlemler gerektirdiği için, yalnızca 15 yaş ve üzeri bireylerin, yetişkin gözetiminde teknik eğitim ve hobi amacıyla kullanımı için tasarlanmıştır.
• Firmamız; eğitim kitinin, hatalı montajından veya belirtilen yaş sınırları dışında kullanımından doğacak olumsuzluklardan sorumlu değildir.
