MASROKİT 40W DC Mini UPS Eğitim Kiti; kesintisiz güç sistemlerinin çalışma prensibini uygulamalı olarak öğrenmek, 3S Li-ion pil yönetimini incelemek ve düşük güçlü DC cihazlar için yedek enerji çözümleri geliştirmek amacıyla hazırlanmış modüler bir eğitim kitidir.

Elektrik varken bağlı cihazları beslerken aynı anda 3S Li-ion pil grubunu şarj eder. Elektrik kesildiğinde ise otomatik olarak pil moduna geçerek bağlı cihazların çalışmaya devam etmesini sağlar.

Kit içerisinde bulunan 3S 10A BMS Koruma Kartı, lityum pilleri aşırı şarj, aşırı deşarj, aşırı akım ve kısa devreye karşı korurken; Boost Regülatör, pil gerilimi 12 V'un altına düştüğünde yaklaşık 12 V DC seviyesinde daha kararlı çıkış elde edilmesine yardımcı olur.

Bu eğitim kiti; UPS sistemleri, pil yönetim sistemleri (BMS), DC-DC dönüştürücüler ve güç elektroniği konularında uygulamalı eğitim, Ar-Ge ve prototipleme çalışmaları için uygundur.

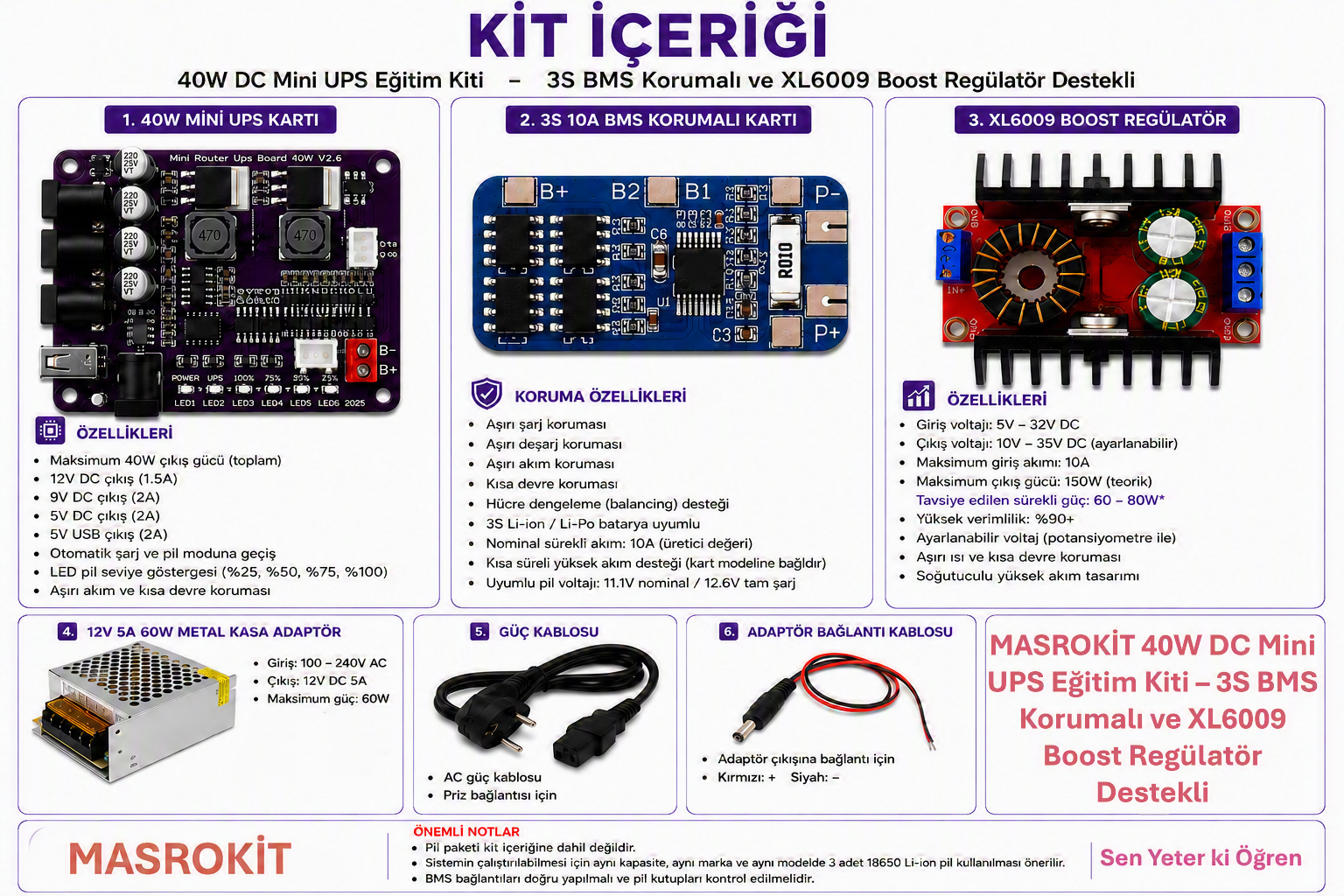

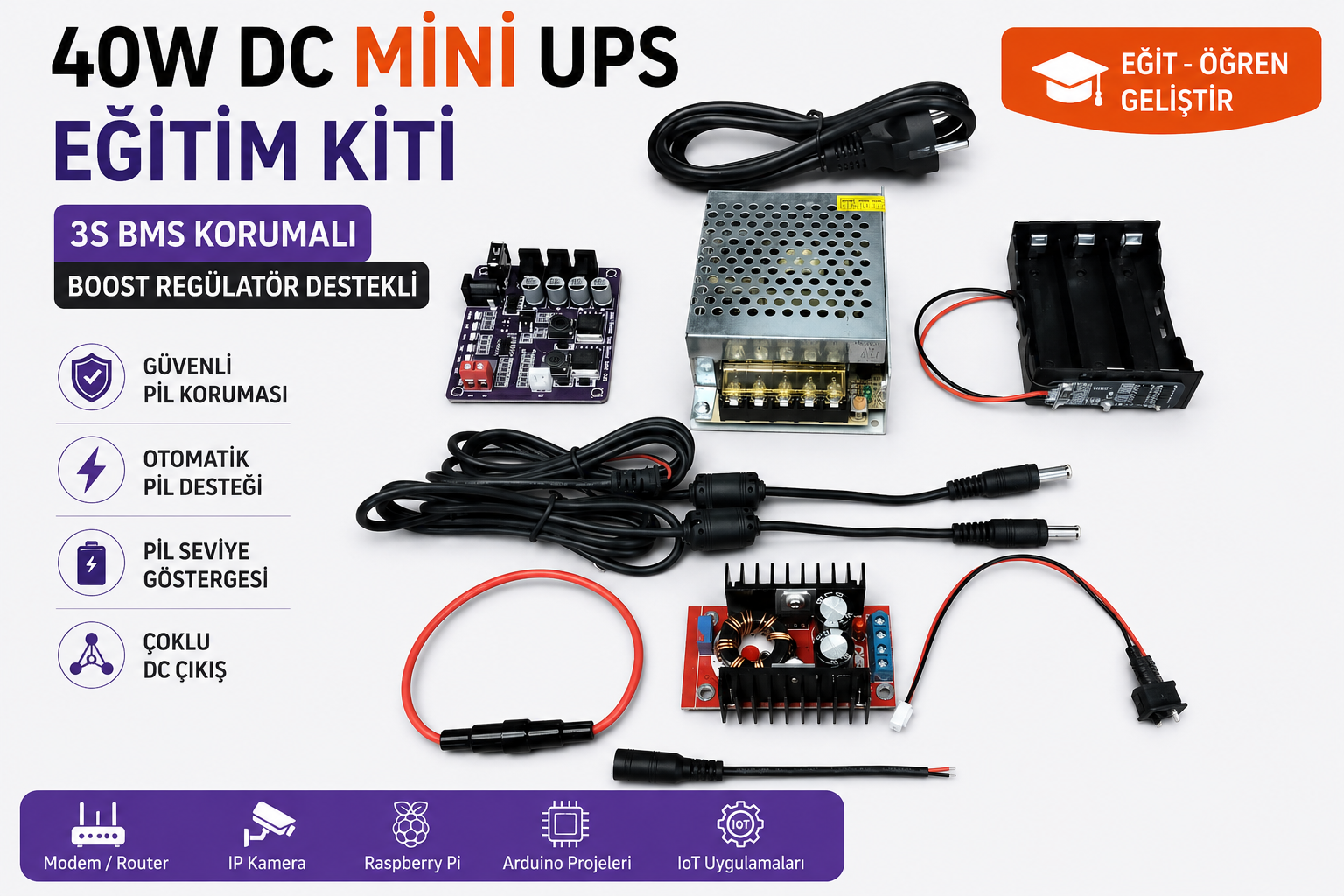

ÜRÜN İÇERİĞİ

1 Adet - 40W Mini UPS Kartı ​

1 Adet - 3S 10A BMS 12V 18650 Li-ion Koruma Devresi

1 Adet - 150W 10A DC-DC Voltaj Yükseltici Boost Regülatör

1 Adet - 12V 5A Metal Kasa Adaptör

1 Adet - Adaptör Güç Kablosu

1 Adet - Dişi Adaptör Besleme Kablosu

2 Adet - Erkek Adaptör Besleme Ara Kablosu

1 Adet – 2,5 A Sigorta ve Kablolu Sigorta Yuvası

1 Adet - Pil Yuvası

1 Adet – Açma Kapama Anahtarlı kablo.

Piller ürün içeriğine dahil değildir.

Bu ürün lehimleme gerektirmez sadece montaj gerektiren bir elektronik eğitim kitidir.

Ürün ile birlikte gönderilen QR kod sayesinde; resimli montaj kılavuzu ve eğitim içeriklerine hızlıca ulaşabilirsiniz. Böylece projenizi kısa sürede çalıştırabilir ve öğrenmeye hemen başlayabilirsiniz. Ayrıca ihtiyaç duyduğunuzda teknik destek hizmetinden de faydalanabilirsiniz.

Teknik Özellikler

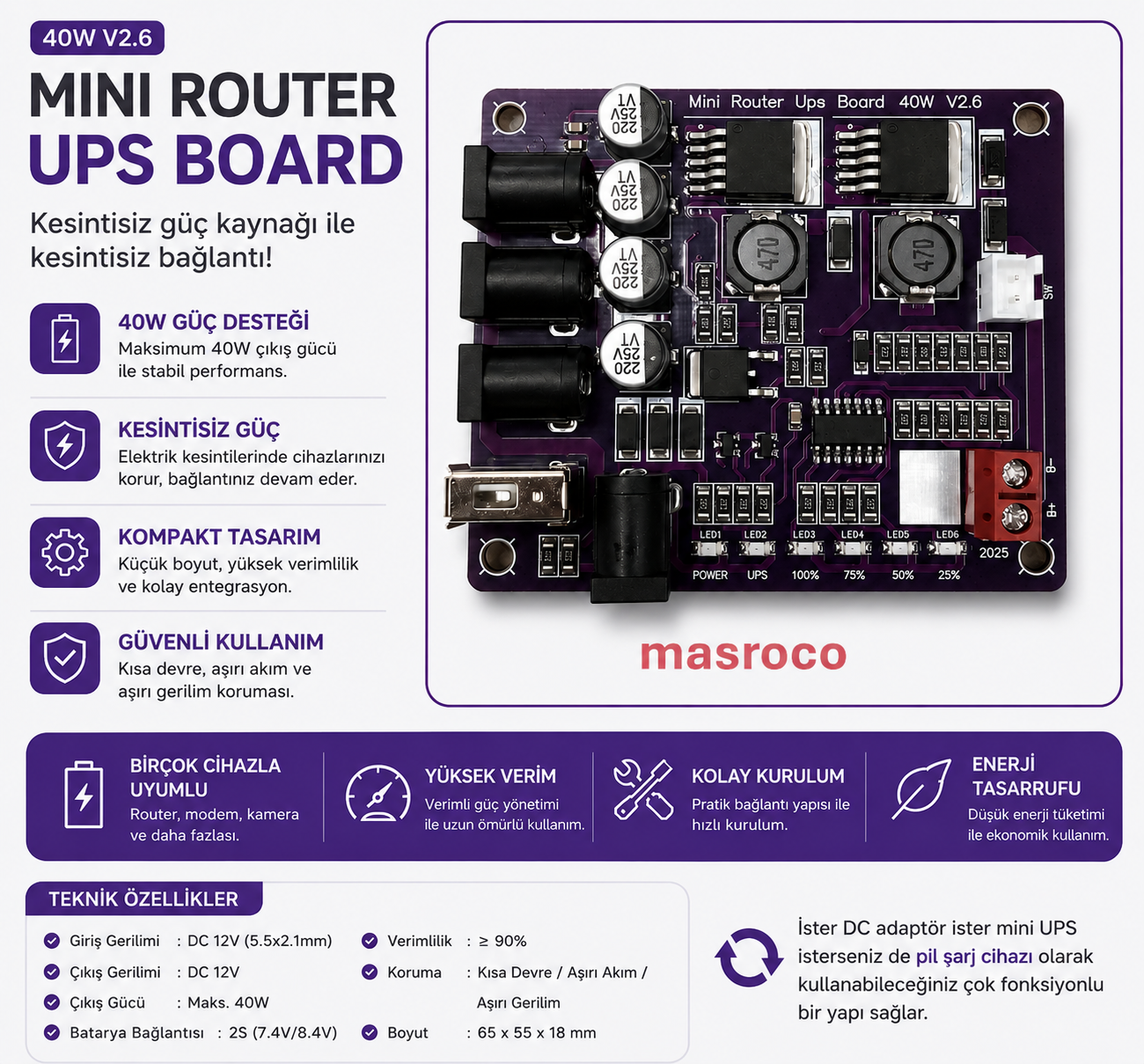

Model: Mini Router UPS Board V2.6

Maksimum Sürekli Çıkış Gücü: 40 W (Tüm çıkışların toplamı)

Giriş Beslemesi: 12 V DC Adaptör

UPS Çıkışları

• Port 1: 12 V DC – Maks. 1,5 A
• Port 2: 12 V DC – Maks. 1,5 A
• Port 3: 9 V DC – Maks. 2 A
• USB: 5 V DC – Maks. 2 A
• Aynı anda pil şarjı ve cihaz besleme desteği
• Otomatik pil moduna geçiş
• LED durum göstergeleri (POWER, UPS, %25, %50, %75, %100)

Pil ve Koruma Sistemi

• 3S Li-ion / 18650 pil desteği
• Nominal pil gerilimi: 11,1 V
• Tam şarj gerilimi: 12,6 V
• 3S 10A BMS Koruma Kartı
• Aşırı şarj koruması
• Aşırı deşarj koruması
• Aşırı akım koruması
• Kısa devre koruması
• Hücre dengeleme (Balancing)

Boost Regülatör

• Ayarlanabilir çıkış voltajı
• Yaklaşık %90 ve üzeri verimlilik
• Soğutuculu tasarım
• Pil gerilimi düştüğünde daha kararlı 12 V çıkış sağlamaya yardımcı olur.

Not: Modül yaklaşık 150 W destekleyebilen bir yapıya sahiptir. Ancak bu eğitim kitinde sistem güvenliği nedeniyle toplam UPS çıkış gücü 40 W ile sınırlandırılmıştır.

Kullanım Alanları

• Wi-Fi Modem
• Router
• Fiber ONU
• IP Kamera
• Alarm Sistemleri
• Access Point
• Raspberry Pi
• ESP32 Projeleri
• Arduino Projeleri
• IoT Sistemleri
• Veri Toplama Sistemleri
• Mini DC UPS Uygulamaları
• Eğitim ve Prototipleme Çalışmaları

Öne Çıkan Özellikler

• Elektrik kesildiğinde otomatik pil desteği
• Aynı anda şarj ve cihaz besleme
• 3S BMS ile güvenli pil yönetimi
• Boost Regülatör desteği
• Çoklu DC çıkış
• LED pil seviye göstergeleri
• Modüler yapı
• Eğitim ve Ar-Ge projelerine uygun tasarım
• Resimli montaj kılavuzu ve eğitim dokümanı desteği
• Teknik destek hizmeti

Önemli Bilgilendirme

• Bu ürün tamamlanmış bir UPS cihazı değildir; montaj gerektiren bir elektronik eğitim kitidir.
• Bağlanacak cihazın giriş gerilim aralığı ve akım gereksinimi üretici teknik dokümanlarından kontrol edilmelidir.
• Boost Regülatör çıkışı, 12 V DC nominal beslemeli ve yaklaşık 11–13 V DC giriş gerilim aralığında çalışabilen cihazlar için önerilir.
• Port 1 ve Port 2 çıkışları batarya gerilimini doğrudan kullanır. Pil deşarj oldukça çıkış gerilimi de azalabilir.
• Bu ürün, 0 ms geçişli profesyonel online UPS değildir. Geçiş süresi milisaniye seviyesindedir.
• Üründe kullanılan elektronik kartlar ve bazı bileşenler, stok durumu veya üretim serisine bağlı olarak farklı üretici, marka veya donanım revizyonunda olabilir. Gönderilen tüm bileşenler, ürünün teknik
