ÜRÜN İÇERİĞİ

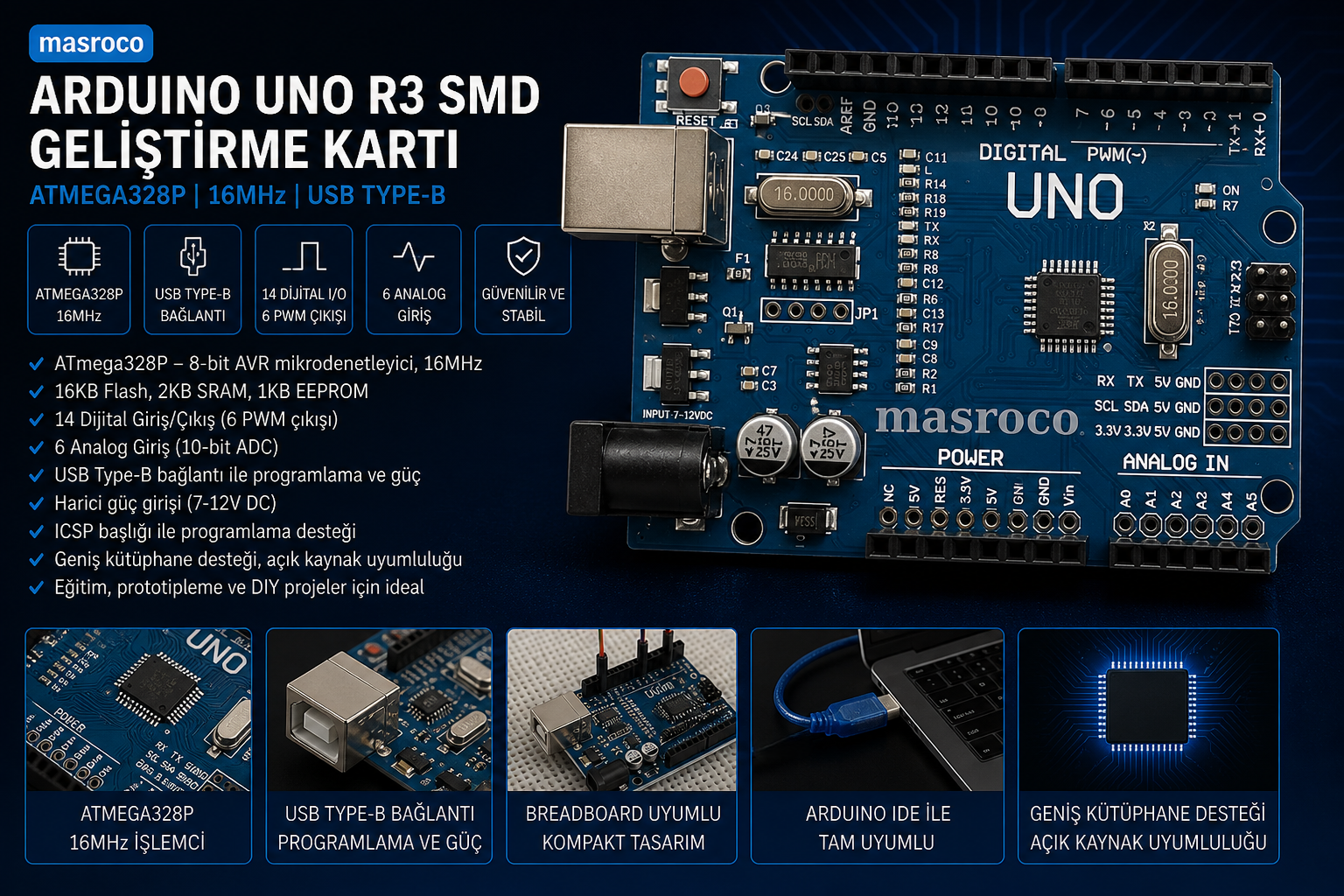

1 Adet - Arduino UNO R3 SMD ATmega328P (CH340G USB - ÇİN MENŞELİ)

1 Adet - USB Type A – USB Type B Kablo (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

2 Adet - 20 Pin Header

1 Adet - Bilgilendirme Kartı

Arduino Nano v3.0 Klon antistatik koruyucu ambalaj içinde gönderilir.

Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.

1. Genel Özellikler

Mikrodenetleyici: ATmega328P (8-bit AVR mimarisi)
USB–Seri Dönüştürücü: CH340G (USB ↔ UART dönüştürücü)
Çalışma Voltajı: 5 V (DC)
Giriş Voltajı (önerilen): 7 – 12 V (DC)
Saat Hızı: 16 MHz (kristal osilatör)
Mikrodenetleyici Paketi: ATmega328P-AU (SMD, TQFP-32 – lehimli)
USB Bağlantı: USB Type-B (standart yazıcı kablosu)
Boyutlar: 68.6 mm × 53.4 mm

2. Bellek Özellikleri

Flash Bellek: 32 KB (0.5 KB bootloader dahil)
SRAM: 2 KB
EEPROM: 1 KB
Bootloader: Optiboot (Arduino IDE uyumlu, fabrika çıkışı yüklü)

3. Giriş/Çıkış Pinleri

Dijital Pinler: 14 adet (D0–D13)
PWM Pinleri: 3, 5, 6, 9, 10, 11 (6 adet)
Analog Girişler: 6 adet (A0–A5, 10-bit çözünürlük)
SPI Pinleri: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK)
I²C Pinleri: A4 (SDA), A5 (SCL)
Entegre LED: 13. pin (L sembolü)

UART: D0 (RX) ve D1 (TX) pinleri CH340G üzerinden bilgisayara bağlanır.

4. Güç Özellikleri

VIN: 6–20 V DC (önerilen 7–12 V)
5V: Regüleli 5 V çıkış (USB veya VIN’den beslenir)
3.3V: 150 mA’e kadar destekler.
GND: Toprak bağlantısı

Kart, USB bağlantısı veya 2.1 mm DC güç girişi (merkez pozitif) üzerinden beslenebilir.

⚠ Uyarılar:

• 12 V üzeri giriş voltajı, regülatör aşırı ısınmasına neden olabilir.

• 3.3 V çıkışı düşük akım sensör beslemeleri için uygundur.

• Ters polariteye karşı koruma devresi bulunmaz.

• 3.3V’ten çektiğin her akım, aslında 5V hattından çekiliyor. Çıkışları ayrı ayrı çıkış olarak düşünmeyin.  Örneğin 3.3V hattından 150 mA çekerseniz, 5V hattından da +150 mA tüketmiş olursunuz.

• Çevresel birimleriniz için mümkün olduğunca harici besleme kaynağı kullanınız.

5. Programlama ve Yazılım

Programlama Ortamı: Arduino IDE
Kart Seçimi: Arduino Uno
Bootloader: Optiboot (önceden yüklü)

Programlama Yöntemleri:

• USB (CH340 sürücüsü gereklidir – Windows’ta manuel kurulum gerekebilir)

• ICSP header (6 pin) üzerinden harici programlayıcı (USBasp, AVRISP, vb.)

Kart, Windows, Linux ve macOS sistemleriyle uyumludur.
Linux ve macOS kullanıcıları genellikle CH340 sürücüsünü ayrıca yüklemez.

6. CH340G Özellikleri

• USB 2.0 Full-Speed (12 Mbps) desteği

• Windows, macOS ve Linux uyumluluğu

• FT232RL’ye düşük maliyetli alternatif

• Düşük güç tüketimi, kararlı veri aktarımı

• Otomatik bağlantı algılama (plug & play)

7. Teknik Özellikler

Çalışma Voltajı: 5 V
Giriş Voltajı (maksimum): 20 V
I/O Pin Akımı: Önerilen maksimum 20 mA (mutlak maksimum 40 mA)
3.3V Pin Akımı: Maks. 50 mA
ADC Çözünürlüğü: 10-bit
PWM Çözünürlüğü: 8-bit
Saat Frekansı: 16 MHz
Çalışma Sıcaklığı: 0°C – 70°C

8. Kullanım Alanları

✅ Robotik ve sensör tabanlı sistemler
✅ LED, motor ve röle sürücü uygulamaları
✅ IoT ve otomasyon prototipleri
✅ Elektronik eğitim ve hobi projeleri
✅ Temel mikrodenetleyici geliştirme çalışmaları

Ürün Güvenliği ve Kullanım Bilgilendirmesi

1. Bu ürün bir geliştirme kartı olup elektronik projeler, Ar-Ge ve prototipleme amaçlı kullanılan bir elektronik modül/komponenttir. Nihai tüketiciye yönelik tamamlanmış bir elektronik cihaz değildir ve tek başına çalışmaz. Kartın kullanılabilmesi için teknik bilgi, uygun yazılım, harici bileşenler ve doğru bağlantılar gereklidir. Ürün yalnızca uygun voltaj ve doğru bağlantı ile kullanılmalıdır. Yanlış bağlantı veya hatalı kullanım sonucu oluşabilecek hasarlardan kullanıcı sorumludur.
