ÜRÜN İÇERİĞİ

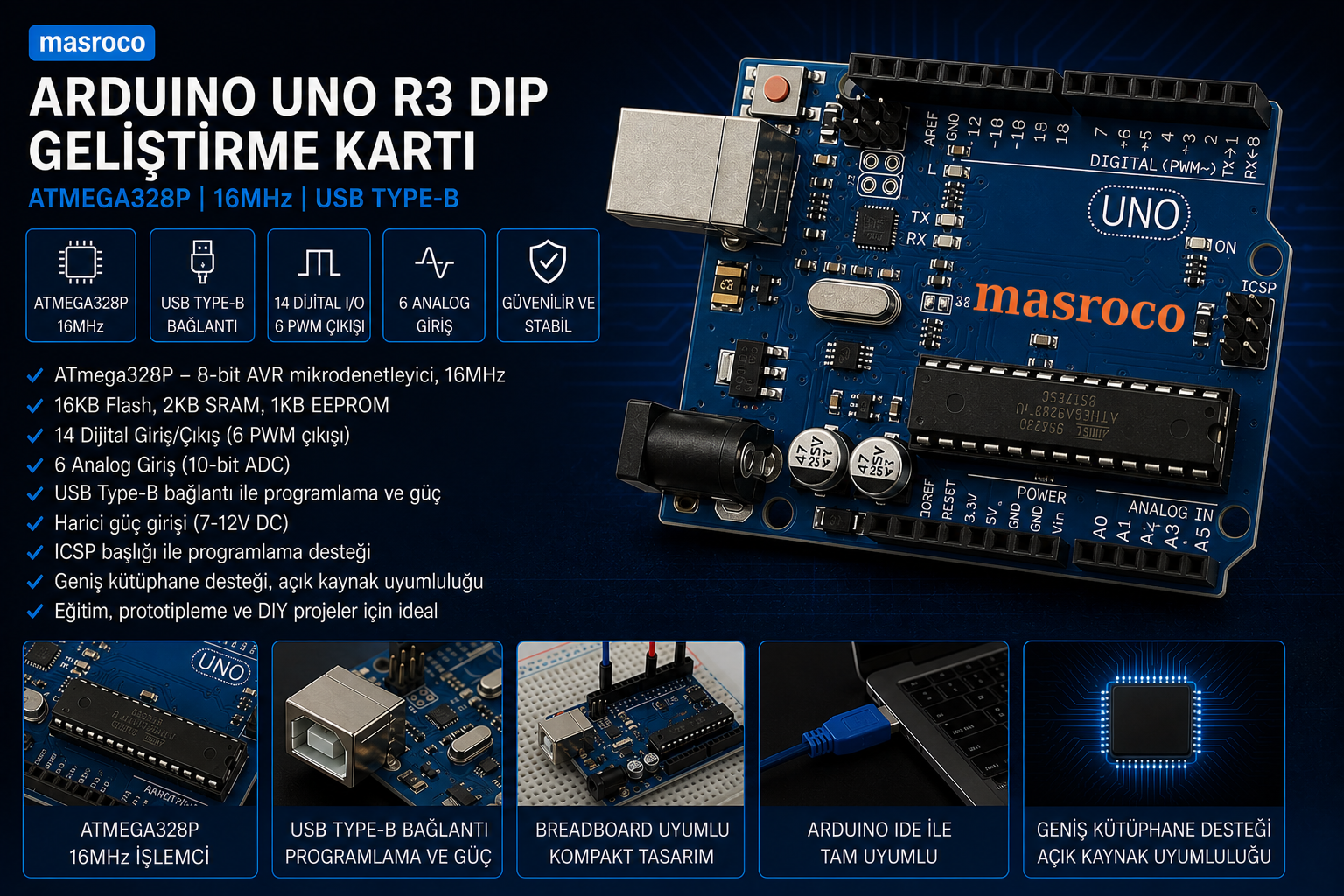

1 Adet - Arduino UNO R3 DIP ATmega328P (CH340G USB)- ÇİN MENŞELİ

1 Adet - USB A – USB B  (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

2 Adet - 20 Pin Header

1 Adet - Bilgilendirme Kartı

Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.

1. Genel Özellikler

Mikrodenetleyici: ATmega328P-PU (8-bit AVRmimarisi, DIP-28 paket)

USB–Seri Dönüştürücü: CH340G (USB ↔ UART dönüştürücü çipi)
Çalışma Voltajı: 5 V (DC)

Giriş Voltajı (önerilen): 7 – 12 V (DC)
Saat Hızı: 16 MHz (harici kristal osilatör)

Mikrodenetleyici Tipi: ATmega328P-PU (soketli, çıkarılabilir)
USB Bağlantı: USB Type-B (standart yazıcı kablosu)

Boyutlar: 68.6 mm × 53.4 mm

PCB Rengi : Mavi

2. Bellek Özellikleri

Flash Bellek: 32 KB (0.5 KB bootloader dahil)

SRAM: 2 KB

EEPROM: 1 KB

Bootloader: Optiboot (Arduino IDE uyumlu, fabrika çıkışı yüklü)

3. Giriş/Çıkış (I/O) Pinleri

Dijital Pinler: 14 adet (D0–D13)

PWM Pinleri: 3, 5, 6, 9, 10, 11 (6 adet – doğru PWM çıkışları)

Analog Girişler: 6 adet (A0–A5, 10-bit çözünürlük)

SPI Pinleri: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK)

I²C Pinleri: A4 (SDA), A5 (SCL)

Entegre LED: 13. pin (L sembolü)

UART: D0 (RX) ve D1 (TX) pinleri, CH340G üzerinden bilgisayara bağlanır.

4. Güç Özellikleri

VIN: 6–20 V DC (önerilen 7–12 V)
5V: Regüleli çıkış (USB veya VIN’den beslenir)
3.3V: LP2985 veya NCP1117 tabanlı LDO regülatör üzerinden sağlanır .
Bu regülatörler teorik olarak yüksek akım desteklese de:
⚠  Kartın devre yapısı gereği 3.3V pininden çekilebilecek güvenli akım 50mA’in altındadır.

Bu sınır aşıldığında regülatör aşırı ısınır ve kalıcı hasar oluşabilir.

GND: Toprak bağlantısı

⚠ Uyarılar:

•  12 V üzeri giriş voltajı regülatörün aşırı ısınmasına neden olur.

•  3.3 V çıkışı yalnızca sensör ve düşük akım modüller için uygundur.

•  Ters polariteye karşı koruma devresi bulunmaz; yanlış bağlantı kartı yakabilir.

5. Programlama ve Yazılım

Programlama Ortamı: Arduino IDE

Kart Seçimi: Arduino Uno

Bootloader: Optiboot (önceden yüklü)

Programlama Yöntemleri:

•  USB bağlantısı (CH340 sürücüsü gereklidir – Windows’ta manuel kurulum gerekebilir)
•  ICSP header (6 pin)  üzerinden harici programlayıcı (USBasp, AVRISP, vb.)
•  DIP-28 mikrodenetleyici  istenirse harici programlayıcıya takılarak doğrudan yazılabilir.

Kart, Windows, Linux ve macOS sistemlerinde çalışır.

Linux ve macOS kullanıcıları genellikle CH340 sürücüsünü ayrıca yüklemekzorunda değildir.

6. Kullanım Alanları

✅ Robotik ve sensör tabanlı sistemler
✅ LED, motor, röle ve servo kontrol devreleri
✅ IoT ve otomasyon prototipleri
✅ Elektronik eğitim, hobi ve proje geliştirme
✅ Mikrodenetleyici temelli kontrol sistemleri

Ürün Güvenliği ve Kullanım Bilgilendirmesi

1. Bu ürün bir geliştirme kartı olup elektronik projeler, Ar-Ge ve prototipleme amaçlı kullanılan bir elektronik modül/komponenttir. Nihai tüketiciye yönelik tamamlanmış bir elektronik cihaz değildir ve tek başına çalışmaz. Kartın kullanılabilmesi için teknik bilgi, uygun yazılım, harici bileşenler ve doğru bağlantılar gereklidir. Ürün yalnızca uygun voltaj ve doğru bağlantı ile kullanılmalıdır. Yanlış bağlantı veya hatalı kullanım sonucu oluşabilecek hasarlardan kullanıcı sorumludur.
