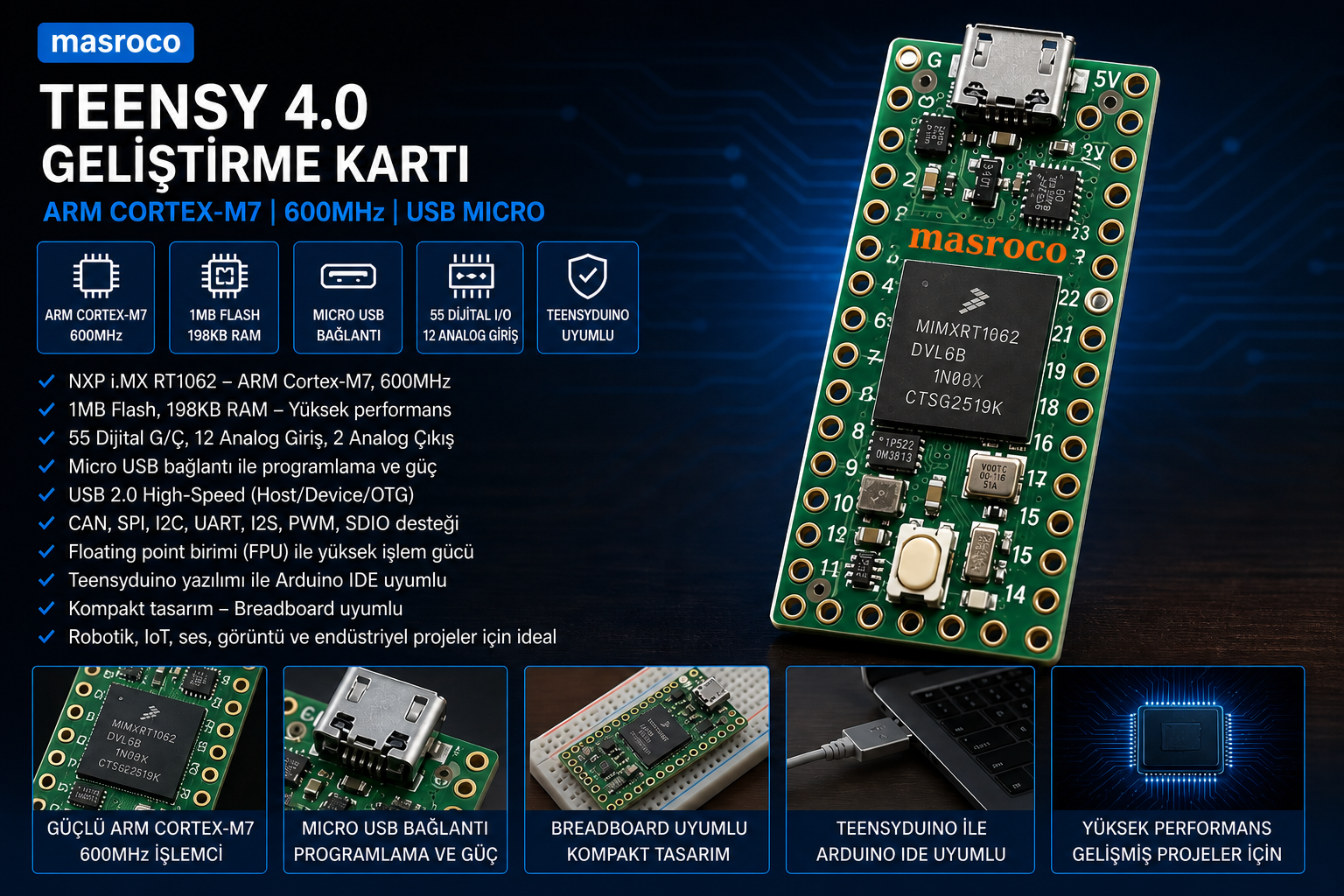

Teensy 4.0 Orijinal Geliştirme Kartı – ARM Cortex-M7 600MHz (Header + USB Kablo Dahil)

600 MHz ARM Cortex-M7 işlemcisiyle yüksek hız ve üstün performans sunan Teensy 4.0, en zorlu projeler için ideal bir geliştirme kartıdır.

ÜRÜN İÇERİĞİ

1 Adet - Teensy 4.0-ARM Cortex-M7 - Orijinal ABD Üretimi/DEV-15583

Teensy kartlarının üreticisi SparkFun, marka ve tasarım sahibi ise PJRC'dir.

1 Adet - Micro-B USB Kablo (Kablo, stoklardaki mevcut ürünlere bağlı olarak marka ve model farklılığı gösterebilir. )

2 Adet - 40 Pin 12 mm Header

2 Adet - 40 Pin 15 mm Header

1 Adet - Bilgilendirme Kartı

Teensy 4.0-ARM Cortex-M7 antistatik koruyucu ambalaj içinde gönderilir.

Bu ürünün görselleri temsili değildir; fotoğraflar gönderilecek gerçek ürüne aittir. Parti/seri numarası, üretim etiketi ve kozmetik detaylar üretim serisine göre farklılık gösterebilir.

1. Genel Özellikler

Mikrodenetleyici: NXP i.MX RT1062 ARM Cortex-M7 (32-bit MCU)
Çekirdek Frekansı: 600 MHz
Çalışma Voltajı: 3.3 V (Tüm I/O pinleri 3.3V seviyesindedir)
USB Bağlantısı: Micro-B USB (USB 2.0 High-Speed, 480 Mbps)
Programlama Arayüzü: Dahili USB HID/Serial (PJRC Bootloader)
Boyutlar: 35.6 mm × 17.8 mm × 3.5 mm
Ağırlık: ~5 gram
Menşei: ABD (Orijinal PJRC Üretimi)
Tasarım Uyumluluğu: Teensyduino / Arduino IDE ile tam uyumlu

2. Bellek Özellikleri

Flash Bellek: 2 MB QSPI NOR Flash
RAM: 1024 KB (1 MB)
EEPROM: Dahili olarak emüle edilmiştir (4096 byte’a kadar)
Bootloader: Orijinal PJRC donanım bootloader’ı
Bellek Haritalaması: XIP (Execute-in-Place) destekli

3. Giriş/Çıkış (I/O) Pinleri

Toplam Pin Sayısı: 55 adet
Genel Amaçlı GPIO: 40 pin
Dijital Giriş/Çıkış: 40 pin (3.3V seviye, 5V tolerant değildir)
PWM Pinleri: 35 adede kadar donanımsal PWM desteği
Analog Girişler (ADC): 14 kanal, 12-bit çözünürlük (0–3.3V)
Analog Çıkış (DAC): 1 kanal, 12-bit çözünürlük
I²C: 3 adet donanım kanalı (Wire1, Wire2, Wire3)
SPI: 3 adet donanım kanalı (SPI, SPI1, SPI2)
UART (Seri Portlar): 7 kanal (Serial1–Serial7)
CAN Bus: 2 kanal (CAN1, CAN2)

CAN Bus için harici transceiver gereklidir
SDIO: Harici SD kart arabirimi desteği
I²S / TDM: Ses veri hatları, stereo giriş/çıkış
Entegre LED: Pin 13 (L sembolü)
Reset Butonu: Dahili (boot mod destekli)

4. Güç Özellikleri

Çalışma Voltajı: 3.3 V (DC)
Besleme Kaynağı: USB veya VIN pini (3.6V – 5.5V)
VIN: Harici güç girişi
3.3V Pin Akımı: Maksimum 250 mA (regülatör üzerinden)
USB Güç Limiti: 500 mA (resettable polyfuse korumalı)
GND: Toprak hattı
⚠ Uyarılar:
- I/O pinleri 5V toleranslı değildir. 3.3V üzeri sinyal hasar verir.
- VIN hattına 5.5V üzeri uygulamayın.
- USB güç hattı aşırı akım durumunda kendini resetleyen sigorta ile korunur.

5. Programlama ve Yazılım

Programlama Ortamı: Arduino IDE (Teensyduino eklentisiyle)
Alternatif Ortamlar: PlatformIO, Visual Studio Code, CMake tabanlı derleyiciler
Bootloader: Dahili (PJRC ROM bootloader – harici programlayıcı gerektirmez)
Programlama Arayüzü: USB HID, Serial, MIDI, Audio, veya RawHID
Desteklenen USB Profilleri: HID, CDC Serial, Audio, MIDI, Keyboard, Mouse, Joystick
Yazılım Güncelleme: USB üzerinden doğrudan
Desteklenen İşletim Sistemleri: Windows, macOS, Linux

6. Teknik Özellikler

Çalışma Voltajı: 3.3 V
I/O Pin Seviyesi: 3.3V (maksimum 3.6V)
Çekirdek Frekansı: 600 MHz
Gerçek Zaman Saati (RTC): Var (harici 3V pil ile)
ADC Çözünürlüğü: 12-bit
DAC Çözünürlüğü: 12-bit
PWM Kanalları: 35
DMA Kanalları: 32
Çoklu Zamanlayıcı: 4 × 16-bit + 1 × 32-bit
I²C / SPI / UART: Donanımsal 3’er kanal
Çalışma Sıcaklığı: -40°C – +85°C
USB Standardı: 2.0 High-Speed (480 Mbps)
FPU / DSP Desteği: Var (ARMv7-M mimarisi ile)
Korumalar: ESD ve aşırı akım koruması

7. Ek Özellikler

- ARM Cortex-M7 çekirdeği, çift hassasiyetli FPU içerir.
- Cache ve branch prediction desteklidir.
- Gerçek zamanlı görevler için optimize edilmiştir.
- SDIO arayüzü ile yüksek hızlı SD kart erişimi mümkündür.
- Ethernet PHY (RMII) desteği harici bağlantı ile kullanılabilir.
- RTC (Real-Time Clock) pili bağlantısı için ayrı pad mevcuttur.
- Ses işleme, dijital filtreleme ve sinyal işleme için gelişmiş DSP seti bulunur.

8. Kullanım Alanları

✅ Gömülü sistem tasarımları
✅ Ses işleme ve MIDI cihazları
✅ Hızlı veri toplama sistemleri
✅ Robotik ve sensör uygulamaları
✅ IoT ve endüstriyel kontrol çözümleri
✅ Gerçek zamanlı sinyal işleme (DSP)
✅ Eğitim ve profesyonel prototipleme

Ürün Güvenliği ve Kullanım Bilgilendirmesi

1. Bu ürün bir geliştirme kartı olup elektronik projeler, Ar-Ge ve prototipleme amaçlı kullanılan bir elektronik modül/komponenttir. Nihai tüketiciye yönelik tamamlanmış bir elektronik cihaz değildir ve tek başına çalışmaz. Kartın kullanılabilmesi için teknik bilgi, uygun yazılım, harici bileşenler ve doğru bağlantılar gereklidir. Ürün yalnızca uygun voltaj ve doğru bağlantı ile kullanılmalıdır. Yanlış bağlantı veya hatalı kullanım sonucu oluşabilecek hasarlardan kullanıcı sorumludur.
